目前國內外很多變送器都采用赫斯曼接頭，涉及壓力變送器、溫度變送器、差壓變送器等多種類型。這種發展趨勢與赫斯曼接頭的特點有關。

　　變送器采用赫斯曼接頭有很好的防塵防濺功能;赫斯曼接頭有四個接線端子，能滿足兩線制、三線制或四線制等不同的輸出方式;采用赫斯曼接頭的變送器線路不易脫落且各線之間沒有干擾，確保了信號傳輸?shù)目煽啃院头€(wěn)定性。下面我們就一起了解一下變送器的赫斯曼插頭是如何使用的。

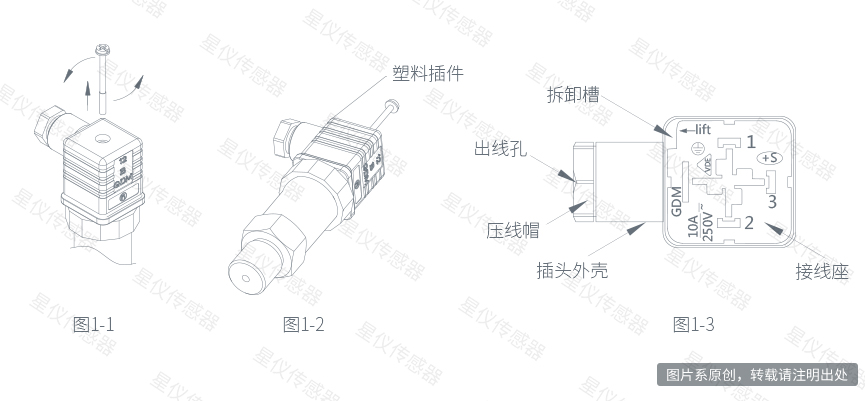

　　首先，我們要把變送器赫斯曼接頭頂部的十字盤頭M3螺釘旋轉拿出(見圖1-1)。

　　其次，拔下變送器赫斯曼接頭的塑料插件(見圖1-2)。

　　然后，用一字螺絲刀從拆卸槽插入撬出接線插座。

　　最后，撬出后從圖1-3出線孔部分穿入屏蔽線纜，在接線座背面接線端子處按照接線圖接線，接線完成后還原成圖1-1，并鎖緊壓線帽。

　　這樣，赫斯曼接頭變送器的接線就完成了，在接線完畢后，接線座裝回方向可變動出線方向。用戶需要確保所用線纜的外徑在卡套允許的范圍之內。另外還需要確保線纜穩固無間隙的安裝在卡套中。壓線帽鎖緊直徑為5～6.5mm。正確恰當?shù)陌惭b赫斯曼接頭可以更好的保證變送器的防護等級。
